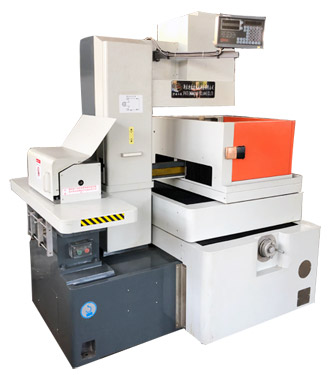

DK77中走絲系列標準型：

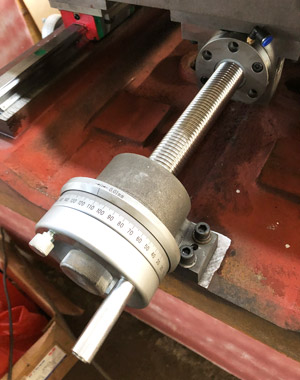

1.高精度---采用臺灣高等級直線導軌，采用雙螺母高等級滾珠絲杠，配合高強度機體結構設 計。

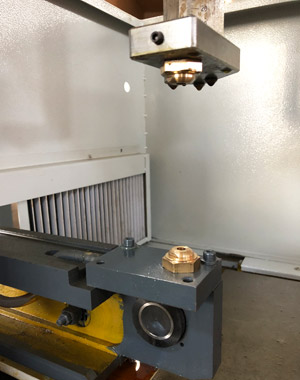

2.高光潔度---采用雙向緊絲結構，前升降裝置，直線導軌組裝的運絲系統。保證電極絲恒張力平穩運行，配合多次切割方式，使工件最終切割效果可媲美慢走絲機床。
3.高效低損---采用大功率脈沖電源及獨特的放電波形設計，效率大幅度提高，電極絲損耗明顯降低。

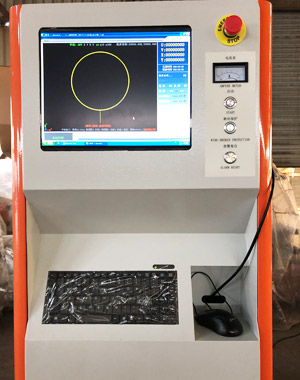

4.系統配置---采用高可靠性工業計算機，配有多種解決方案，大幅提高了控制系統的穩定、可靠性。
5.系統軟件---可根據用戶需要選擇：windows 98下運行的HF軟件或windows XP下運行的wincut軟件，同時和CAD及CAXA等軟件兼容。具有強大的人機會話功能。方便用戶進行智能化操作。對運絲速度及高頻輸出進行控制，切割參數自動調整。
6.系統功能---三維四軸聯動，編控一體化。CAD接口.DXF圖形文件直接讀入編程。ISO代碼控制。加工圖形實對跟蹤。具有上下異型、等錐、變錐切割，停電記憶，短路回退，斷絲保護、模擬校驗，快速回零檢查等功能。
DK77中走絲系列----伺服型

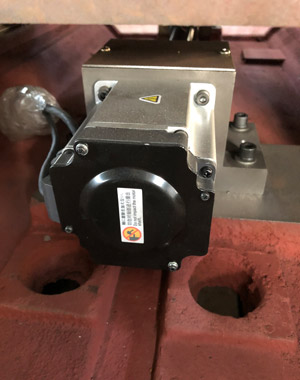

伺服驅動---采用日本松下.安川交流伺服，實現工作臺平穩快速位移。
閉環控制---系統配備高精度光柵，具備獨立閉環控制，實現機床精度持久保持。
手持單元---采用進口手控盒，實現機床快捷操作。
主要參數：
| 項目 | 機床型號 | |
| DK7732C | DK7740C | |
| 工作臺面尺寸 | 650×380 | 760×480 |
| X軸行程 | 320 | 400 |
| Y軸行程 | 400 | 500 |
| Z軸行程 | 200 | |
| 最大工件重量 | 250 | |
| 輔助軸移動距離（U*V軸）(mm) | 30×30mm | |
| 標準切割斜度（degree/mm) | +30/80mm | |
| 切割鉬絲直徑 | 0.10~0.18 | |
| 多刀切割精度 | ≤+0.005(15×15八角形，Gr12,s=40) | |
| 定位精度 | ≤+0.01 | |
| 重復定位精度 | ≤+0.003 | |
| 最佳表面粗糙度 | Ra≤1.5 | |
| 最大切割效率（mm2//min) | 150~180 | |
| 機床外形尺寸（寬*長*高）（mm) | 1200×1800×2000 | 1400×2000×2000 |
| 機床整機重量 | ≈1600 | ≈1800 |
| 控制柜尺寸（寬*長*高）（mm) | 600×600×1000 | 600×600×1000 |
| 電氣總容量 | ≤3 | ≤3 |
